DID 메인컨트롤러 소개

오늘 소개해 드릴 제품은 DID 메인컨트롤러입니다.

전광판 컨트롤러를 제작하여 판매하는 중국의 Huidu사에서 2019년에 출시한 제품입니다.

Huidu사는 전광판 컨트롤러를 전문으로 생산하는 회사입니다.



현재 국내에서 판매되고 있는 소형급(마이컴 사용) 풀컬러 전광판에 사용되는 컨트롤러의 대다수는

Huidu사 제품을 사용하고 있습니다.

C10, C15 등의 제품이 많이 사용되고 있습니다.

가격대비 성능이 우수한 제품입니다. 전광판 컨트롤러를 구매하게 되면 운영프로그램까지 무상으로

사용이 가능하며 컨트롤러에 다양한 기능이 포함되어 있습니다.



이러한 Huidu사에서 2019년 12월에 DID용 메인컨트롤러를 출시 하였습니다.

먼저 사용을 먼저 보도록 하겠습니다.



Hardware specification
CPU Rockchip RK3188 (28nm) ARM Cortex-A9 32-bit quad-core processor ,clocked at 1.6GHz
GPU Mail-400 GPU MP4 quad-core GPU
Support OpenGL ES1.1/2.0, OpenVG1.1, Open CL
RAM DDR3 1G
Built-in storage capacity eMMC 8GB
Extended TF Card (available for expansion SSD)
Network Support RJ45 100M network port and Ethernet. Support 2.4G Wi-Fi and Wi-Fi 802.11b/g/n protocol.
Image rotation Support 0°, 90 °, 180 °, 270°manual rotation
Display interface 1*LVDS interface (single/dual, 6-bit/8-bit), support 7"-108" display 1080P 60Hz output, support 3.3V/5V/12V power supply 1 channel HDMI 1.4 supports 1080P 60Hz output Support dual screen with the same function On-board backlight control supports 12V backlight power supply
Audio 1 channel speaker output (2*6W 4R THD<10%)
Touch screen 1 channel I2C interface (supports multi-point resistive touch, multi-point capacitive touch). Support USB multi-point infrared touch, multi-point capacitive touch, multi-point nano film touch, multi-point sound wave Touch, multi-point optical touch and more.
RTC Built-in real-time clock function
USB 2 Channel USB-2.0 HOST, 1-way USB2.0 OTG, 4-way extended USB port
Infrared Infrared receiver, support infrared remote control function
LED 1* power stateful LED (green), 1* system LED (blue, default flashing)
Button 1* upgrade button
Serial port 1 Channel UART LVTTL, 2 way RS232 TTL
IO port 4-channel KIO port, support 5 IO input and output control, can do key scan control
Power adapter Input: AC100-240V.50-60HZ, Output: DC12V 1.5A (Requires surge voltage less than 18V, ripple voltage less than 100mV)



Software specification
Operating system Android 4.4.4
Audio MP3,WMA,WAV, APE, FLAC, AAC, OGG,M4A,3GPP,etc.
Video Supports video formats such as H.264,VP8, MAV , WMV , AVS , H.263 , MPEG4 1080P multi-video decoding
Image Supports various image formats such as JPG, BMP, PNG, etc.

System comes with

application software

APK installer, email, calculator, browser, recorder, calendar, settings, clock,  video player, search, contacts, gallery, download, camera, music, explorer, etc.
Language Support for multiple languages
Input Standard Android keyboard with optional third-party input method
System Management

Original Android system, open root permissions, product customization development

Real-time remote monitoring, system crash self-recovery, 7*24 hours unattended



Support OTA remote upgrade; support U disk upgrade

Support boot animation definition

Support server / stand-alone mode switching

Support for Wi-Fi hotspots

System Watchdogs Support software watchdog

위와 같은 사양을 가지고 있습니다. OS는 안드로이드 4.44이며 오디오, 비디오를 디스플레이 할 수 있습니다.

이미지는 JPG를 비롯한 현재 사용하는 이미지 파일은 지원합니다.



보드에 설치된 APP은 APK 인스톨러, 이메일, 계산기, 웹브라우저 등의 APP이 설치되어 있으며 SDK를 제공합니다.

또한 다른 벤더사의 안드로이드 보드 같은 경우 많은 경우 LAN, WiFi 만 지원하는 것과는 달리 RS232를 지원합니다.

따라서 RS232를 지원하는 외부 입력장치를 컨트롤러를 통하여 제어를 할 수 있습니다.

touch screen을 지원합니다.



또한 비디오 출력은 LVDS/HDMI가 가능하며 1080p를 지원합니다. 비디오 플레이는 2K 비디오를 플레이할 수 있습니다.

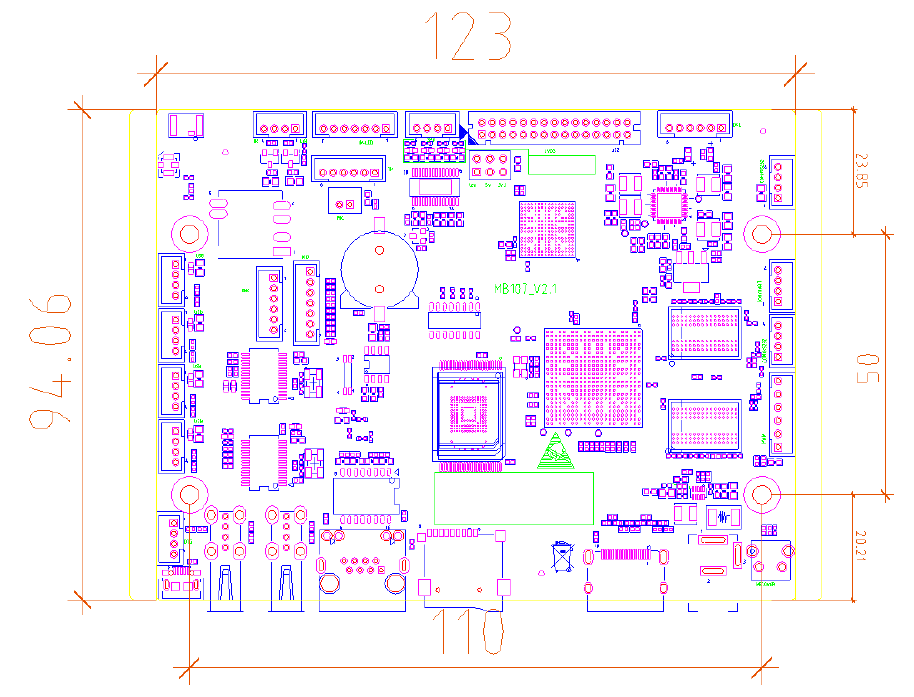

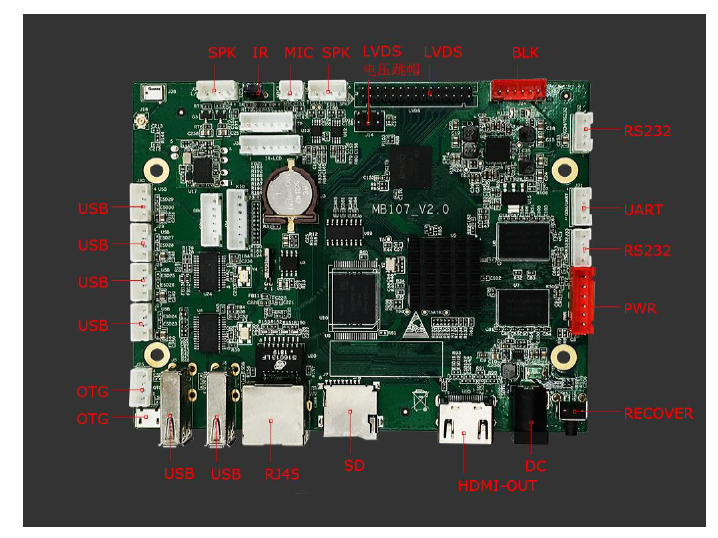

컨트롤러 이미지는 아래와 같습니다.



컨트롤러에 대한 궁금한 점이 있으시면 댓글이나 아래의 네이버 톡톡으로 문의를 주시면 최선을 다해 답변을 드리겠습니다.
